Đồng hồ chênh áp là gì? Chức năng, cấu tạo và nguyên lý hoạt động.

Đồng hồ chênh áp là gì? Chức năng của đồng hồ chênh áp, cấu tạo và nguyên lý hoạt động ra sao?

1. ĐỒNG HỒ CHÊNH ÁP LÀ GÌ?

Đồng hồ chênh áp là loại đồng hồ được thiết kế để so sánh áp suất chênh lệch ở 2 môi trường tách biệt. (Đồng hồ đo chênh áp còn có cách gọi khác là Áp kế vi sai). Được dùng để Đo chênh áp giữa các môi trường khí và giữa các môi trường nước

Thiết bị này là một phần không thể thiếu trong các hệ thống lọc khí, các nhà máy công nghiệp, sản xuất, các hệ thống HVAC, hệ thống phòng sạch, nhà máy dược, thực phẩm chức năng, mỹ phẩm, viện nghiên cứu,...vv

Dựa vào chênh lệch áp suất, đồng hồ chênh áp sẽ giúp người ta đo đạc lưu lượng dòng chảy, độ cao mực nước trong không khí, chênh lệch áp suất không khí,...

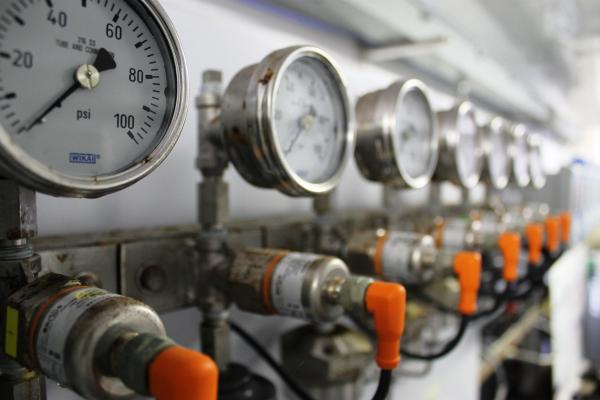

Hình ảnh một đồng hồ chênh áp

2. LỢI ÍCH VÀ CHỨC NĂNG CỦA ĐỒNG HỒ CHÊNH ÁP



Ứng dụng: Bằng chức năng đo của một áp kế. Thiết bị này sẽ đưa ra con số giúp theo dõi được độ giảm áp sau khi luồng khí đi qua tấm lọc, qua giàn Coil. Điều này sẽ giúp người ta xác định được mức độ sạch để thay thế và bảo trì hệ thống.

Tất cả các hệ thống thông gió có thể làm loãng được các chất gây ô nhiễm, nhưng không thể đảm bảo được khả năng xử lý 100% các loại vi khuẩn, nấm mốc, bụi bẩn, tạp chất,...vv Cũng không thể kiểm soát được 100% độ ẩm, mức độ lây nhiễm chéo,...vv trên hệ thống nói chung hay trên lọc và giàn coil nói riêng. Trong quá trình sử dụng, về lâu dài, các tạp chất, bụi bẩn và nấm mốc sẽ tích tụ lại dần khiến cho lưu lượng khí sạch đi qua bị giảm dần. Điều này được biểu hiện qua con số hiển thị tăng dần qua thời gian trên Đồng hồ chênh áp.

Trong các ứng dụng thực tế, kỹ thuật phòng sạch đòi hỏi việc kiểm soát và duy trì một mức độ áp suất dương hoặc áp suất âm. Thiết bị này được dùng để theo dõi và dễ dàng kiểm soát mức độ áp suất dương bên trong phòng sạch nhằm ngăn chặn nấm mốc, vi khuẩn từ bên ngoài vào. Và như đối với phòng cách ly, việc kiểm soát áp suất âm giúp đảm bảo việc ngăn chặn vi khuẩn thoát ra ngoài (ví dụ phòng mổ, trung tâm nghiên cứu, khu vực lưu trữ mẫu, phòng thí nghiệm hóa sinh,...vv)

3. CẤU TẠO CỦA ĐỒNG HỒ CHÊNH ÁP



Hình ảnh cấu tạo của 1 đồng hồ chênh áp (đang cập nhật...)

4. NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỒNG HỒ CHÊNH ÁP

Xem thêm bài <Nguyên lý hoạt động của Áp kế vi sai, các loại áp kế vi sai thường gặp>

Cách đồng hồ đo chênh áp suất hoạt động trong quá trình sử dụng.

Khi áp suất tại đầu kết nối áp suất bên này cao hơn áp suất tại đầu kết nối áp suất bên còn lại, nó sẽ khiến bộ phận cảm biến của đồng hồ chênh áp di chuyển -> làm cho thanh nam châm di chuyển theo. Mặt trước của đồng hồ sẽ hiển thị thông số do kim đồng hồ chạy theo cơ cấu truyền động này. Qua đó người ta sẽ biết được độ chênh áp tại vị trí cần đo.

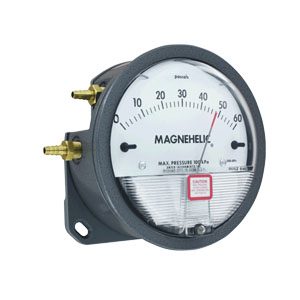

Hình ảnh loại đồng hồ đo chênh áp dạng cơ (áp kế lò xo)

Hiện nay có rất nhiều loại Đồng hồ đo chênh áp trên thị trường. Tất cả các loại đồng hồ đo chênh áp đều có một mức quy định về sai số. Tuy nhiên, đó lại không phải vấn đề lớn. Quan trọng hơn cả, dù là bất kỳ loại đồng hồ đo chênh áp nào thì cũng cần phải lưu ý khi chọn lựa và quy cách sử dụng để tránh việc hỏng hóc không đáng có.

5. CÁCH CHỌN ĐỒNG HỒ ĐO CHÊNH ÁP

Nhìn chung, đa phần các loại đồng hồ chênh áp của hệ thống lọc khí không đòi hỏi các thông số quá phức tạp.
......................ĐANG CẬP NHẬT..............................

6. CÁC LỖI THƯỜNG GẶP Ở ĐỒNG HỒ CHÊNH ÁP VÀ CÁCH KHẮC PHỤC

6.1, Tần số dao động của kim chỉ thi cao/ Kim đồng hồ chênh áp bị sai. Áp suất Đồng hồ chênh áp quá lớn/ Biên độ áp suất cao.

Sự cố này rất hay xảy ra với dạng đồng hồ đo chênh áp chất khí, vì trong quá trình hoạt động, đồng hồ chênh áp được hệ thống sử dụng liên tục. Vì là chất khí nên áp suất tại ống dẫn thường xuyên biến đổi một cách đột ngột. Việc này xảy ra thường xuyên và về lâu dài, sự quá tải này dẫn tới trục kim của đồng hồ và cả bánh răng hoạt động liên tục đến mức bị bào mòn. và đương nhiên kết quả đo áp suất không được chính xác.

Cách khắc phục: Nên chọn sẵn loại đồng hồ đo chênh áp có dầu, hoặc kiểm tra và tra dầu định kỳ để giảm thiểu hệ quả của ảnh hưởng của tần suất hoạt động và sự rung lắc, va đập. Hoặc để hạn chế sự tăng giảm đột ngột của áp suất, người ta lắp thêm 1 ống hẹp.

6.2, Đồng hồ chênh áp bị đổ mồ hôi, bị quá nóng.

Nguyên nhân của việc này là do nhiệt độ. Trong môi trường nhiệt độ quá cao hoặc quá thấp, các khớp kim loại bị ảnh hưởng do nguyên lý nhiệt học nên các khớp kim loại dễ bị hở ra. Điều này làm cho đồng hồ chênh áp bị đổ mồ hôi. Dẫn tới ảnh hưởng kết quả đo, về lâu dài đồng hồ đo chênh áp bị ẩm, nhiều bộ phận kim loại bên trong dễ bị hỏng hóc.

Cách khắc phục: Lắp đặt thêm ống tản nhiệt và loại màng cách nhiệt.

6.3, Đồng hồ bị quá áp suất.

Đồng hồ đo chênh áp khi quá áp sẽ nhanh dẫn đến hư hỏng, biến dạng ống, vỡ các cảm biến áp suất.

Cách khắc phục: Nên lắp đặt thêm thiết bị quá áp.

6.4, Dung môi ăn mòn/ Đồng hồ chênh áp nhanh bị mòn/ tắc nghẽn đồng hồ chênh áp.

Đồng hồ chênh áp đo dung môi dễ bị chúng ăn mòn hoặc dễ bị tắc nghẽn.

Cách khắc phục: Đối với trường hợp bị ăn mòn, nên lắp thêm lớp màng cách ly, lưu ý phải chọn lớp màng với chất liệu phù hợp tránh tình trạng ăn mòn cả màng , dựa trên tích chất hóa học để lựa chọn màng phù hợp.

Cách khắc phục: Đối với trường hợp tắc nghẽn, nên thêm lớp màng cách ly dung dịch cần đo với đồng hồ .

6.5, Dung môi có hơi nước : hơi nóng  sẽ có thể làm hỏng đồng hồ.

Cách khắc phục: thêm ống xi phông chặn hơi.



Tất cả mọi yếu tố trên đều có thể kiểm soát bởi yếu tố con người, hãy lưu ý khi lựa chọn, lắp đặt và sử dụng đồng hồ đo chênh áp. Hãy liên hệ với VCS chúng tôi để được tư vấn chọn loại đồng hồ đo chênh áp phù hợp với nhu cầu sử dụng và thiết kế của các bạn.
