AHU dùng lọc gì? AHU sử dụng loại lọc khí nào? Nên chọn loại lọc khí gì cho AHU? Cách chọn lọc khí cho AHU.

Trên đây là những câu hỏi thường gặp trong quá trình sử dụng và bảo trì hệ thống lọc và điều hòa không khí. Có những loại lọc khí sử dụng cho AHU tại các đơn vị sản xuất, đóng gói dược, thực phẩm. Có những loại lọc khí dành cho AHU của các tòa nhà như bệnh viện hoặc tòa nhà thương mại như siêu thị, trung tâm thương mại, văn phòng... Mỗi một nhà máy đều có thiết kế riêng biệt. Bài viết dưới đây sẽ hướng dẫn chi tiết và đồng thời trang bị thêm kiến thức về lọc khí.


AHU (Air Handling Unit) thường sử dụng rất nhiều tầng lọc. Với các khu vực yêu cầu độ sạch cao có thể dùng ít nhất tới 4 tầng lọc.
Bản chất AHU là một hệ thống xử lý nhiệt ẩm bằng phương pháp trao đổi nhiệt, ngoài ra hệ thống lọc khí gồm các tấm lọc lắp đặt cùng AHU giúp cho luồng không khí đi qua còn được làm sạch. Hơn nữa, việc lắp đặt các tấm lọc khí và thiết kế lắp đặt lọc khí còn giúp bảo vệ cả hệ thống HVAC nói chung và AHU nói riêng. Vì thế có thể thấy các tấm lọc khí đóng vai trò rất quan trọng trong các hệ thống của đơn vị sử dụng.

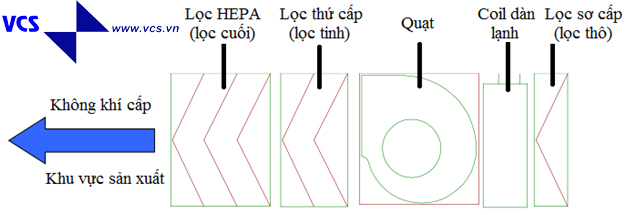

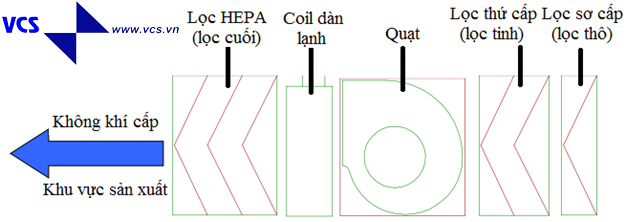

Hình ảnh trên cho thấy 2 kiểu thiết kế và lắp đặt vị trí các tấm lọc trong AHU

Trong 1 hệ thống, các AHU thường được lắp kèm theo các tầng:

- Lọc thô (Pre Filter)                                                     Cấp độ: G1, G2, G3, G4
- Lọc trung gian, lọc thứ cấp (Medium Filter)               Cấp độ: M5, M6 (F5, F6)
- Lọc tinh (Fine Filter)                                                   Cấp độ: F7, F8, F9
(1 trong các tầng lọc áp dụng bất kỳ cấp độ nào trong 3 cấp độ trên đây đều phải đáp ứng tiêu chuẩn EN779)

và các tầng lọc:
- Lọc HEPA (HEPA Filter)                                             Cấp độ: H10, H11, H12, H13 và H14
- Lọc ULPA (ULPA Filter)                                              Cấp độ: U15, U16, U17
(1 trong các tầng lọc áp dụng bất kỳ cấp độ nào trong 2 cấp độ trên đây đều phải đáp ứng tiêu chuẩn EN1822)

Tiêu chuẩn cho các tấm lọc khí buộc phải đáp ứng các tiêu chuẩn EN779EN1822

Tùy theo yêu cầu về độ sạch của đơn vị sử dụng, các nhà thiết kế sẽ đưa ra phương án đo đạc để chọn loại lọc khí phù hợp. Và không chỉ thế, các tấm lọc còn phải đạt được các yêu cầu về áp suất, lưu lượng khí và nồng độ bụi trong không khí trong môi trường phòng sạch (áp dụng các Tiêu chuẩn phòng sạch ISO 14644-1 và TCVN 8664-1).



Lọc khí dành cho bất kỳ AHU tại đơn vị nào cũng đều cần một thiết kế cơ bản phải có là tầng lọc sơ cấp. Thiết kế này không chỉ để lọc khí tươi ban đầu trước khi đưa vào các tầng lọc tiếp theo mà còn nhằm bảo vệ hệ thống. Vì trong không khí tự nhiên có rất nhiều côn trùng, bụi bẩn và các loại mầm cây cỏ tự do,...

1. LỌC KHÍ CHO AHU TẠI CÁC NHÀ MÁY SẢN XUẤT
Trên thực tế, các đơn vị sử dụng phòng sạch để sản xuất dược phẩm, thực phẩm, công nghệ sinh học,... yêu cầu độ sạch cao hơn mức thông thường nên tại vị trí hút gió tươi ban đầu, trước khi đưa không khí vào AHU, họ sẽ dùng ít nhất là 2 tầng lọc. Các tấm lọc ở tầng đầu tiên thường là lọc sơ cấp (Pre Filter tùy cấp độ từ G1 đến G4), tầng tiếp sau đó là lọc trung gian hoặc lọc tinh (Fine Filter từ F5 - F9). Tầng cuối cùng thường nằm phía sau AHU, sử dụng lọc HEPA (từ H10 đến H14) hoặc ULPA (từ U15 đến U17) tùy theo yêu cầu của đơn vị và thiết kế của phòng sạch.
Đối với các nhà máy sản xuất dược phẩm hoặc thực phẩm cao cấp, họ thường chọn tầng cuối là HEPA cấp độ ít nhất là H13 đến H14.

2. LỌC KHÍ CHO AHU TẠI CÁC TÒA NHÀ THƯƠNG MẠI, BỆNH VIỆN,...
Đối với các đơn vị sử dụng cho các tòa nhà thương mại như khách sạn, nhà hàng cao cấp, văn phòng, trung tâm thương mại,... hay dù là bệnh viện,... việc sử dụng hệ thống HVAC bao gồm AHU lớn với các tầng lọc là một thiết kế xa xỉ. Thế nhưng, để cho môi trường trong khu vực đạt được yêu cầu về độ sạch thì thiết kế này lại là cần thiết.
Tại các AHU của các tòa khách sạn lớn, ví dụ khách sạn như Sofitel (Pan Pacific Hotel), họ có thể sử dụng tầng lọc sơ cấp ban đầu là G1 cho đến G4 (Bông lọc bụi dạng sợi tổng hợp). Sau khi dòng khí đi qua các AHU và được xử lý về nhiệt ẩm, chúng sẽ được đưa tới từng khu vực.
Đối với các AHU của các bệnh viện, các thiết kế không chỉ sử dụng tầng lọc sơ cấp ban đầu, các tầng tiếp theo có thể là lọc trung gian hoặc lọc tinh, thậm chí là lọc HEPA kết hợp với thiết kế để đảm bảo độ sạch cao, phục vụ cho việc khám chữa bệnh và đồng thời xử lý các khả năng nhiễm chéo trong khu vực chung.
Tại các phòng bệnh, phòng khám thường yêu cầu độ sạch cao hơn, các bệnh viện sẽ xử lý không khí tại đây bằng tầng lọc trung gian (F5, F6) hoặc lọc tinh (từ F7 - F9). Hệ thống sẽ cấp khí sạch đã lọc qua các tầng xuống khu vực chung.
Tại các phòng yêu cầu độ sạch cao hơn nữa như phòng mổ, phòng cấy ghép, các bệnh viện sẽ sử dụng thêm các tấm lọc HEPA hoặc cao hơn là ULPA. Và còn lắp đặt thêm các FFU (Fan Filter Unit) hoặc các hộp HEPA Box để tăng thêm độ sạch trong khu vực thực hiện các ca mổ, tiểu phẫu.

3. LỌC KHÍ CHO CÁC AHU TẠI CÁC NHÀ MÁY SẢN XUẤT LINH KIỆN ĐIỆN TỬ
Tại các nhà máy sản xuất linh kiện điện tử, ngoài các tầng lọc thứ cấp, lọc tinh... Sau khi dòng khí được xử lý qua AHU và đưa vào trong khu vực, chúng vẫn phải cần xử lý tiếp. Nên tại mỗi một vị trí có công nhân làm việc, họ lắp đặt thêm các FFU trực tiếp thổi khí xuống bên dưới.
Yêu cầu về độ sạch tại các nhà máy sản xuất linh kiện điện tử, bán dẫn rất cao. Vì trong khi sản xuất, chỉ cần 1 hạt bụi nhỏ rơi vào có thể làm hỏng cả 1 sản phẩm, hoặc tệ hơn là khi lắp đặt vào bộ phận của 1 chiếc máy tính, ti vi, máy chiếu,...vv sẽ tạo ra những sản phẩm lỗi, gây ảnh hưởng tới thương hiệu của doanh nghiệp.



VCS cung cấp Bông lọc bụi sơ cấp (cấp độ G1, G2, G3, G4), Túi lọc bụi các loại (lọc túi F5, F6, F7, F8, F9), Các tấm lọc trung gian, Lọc tinh, Lọc HEPA (H10, G11, H12, H13, H14) lọc ULPA (U15, U16, U17).
